玻璃作为工业生产与日常生活中的常用材料，其外观质量直接影响产品性能、安全性与使用体验，微小瑕疵若未及时排查，可能在后续加工、运输或使用过程中引发破损、失效等问题。传统排查方式存在效率低、精度不足等局限。
玻璃外观缺陷在线检测设备的应用，实现了微小瑕疵的精准、高效排查，为玻璃质量管控提供了可靠支撑。本文将系统阐述玻璃微小瑕疵的类型、传统排查方式的局限，详解在线检测设备的工作原理、核心优势及应用要点，为玻璃行业质量管控提供参考。
1.1 玻璃微小瑕疵的主要类型
玻璃在生产、加工、运输等各个环节，都可能产生各类微小瑕疵，这些瑕疵肉眼难以识别，却可能对产品质量造成实质性影响。根据瑕疵产生的位置与形态，可分为表面瑕疵、内部瑕疵两大类，每类瑕疵又包含多种具体类型，符合相关行业标准中对玻璃外观缺陷的分类界定。
表面瑕疵主要指存在于玻璃表面的微小缺陷，常见的有划伤、污渍、水渍、霉粉、崩边、吸盘印、绳子印、刷毛痕迹等。
其中，划伤多为线性细微痕迹，宽度可达到微米级，多由加工过程中与硬物摩擦、运输过程中接触尖锐物体导致；污渍、水渍多为附着在玻璃表面的污染物，可能来自生产环境中的粉尘、加工过程中的助剂残留，或运输过程中的水汽、杂质附着；霉粉多由环境潮湿、存放不当导致，呈现细微的白色或灰色粉末状痕迹，不易擦拭；崩边为玻璃边缘的微小缺损，多由切割、搬运过程中的碰撞导致，缺损尺寸微小但可能影响玻璃的边缘强度；吸盘印、绳子印、刷毛痕迹则多来自加工过程中辅助工具的接触，呈现不规则的印记，影响玻璃外观整洁度。
内部瑕疵主要指存在于玻璃内部的微小缺陷，常见的有气泡、杂质、结石等。
气泡是玻璃生产过程中，原料混合不均、熔化不充分或澄清工艺不到位导致的气体残留，多为圆形、椭圆形或线形的微小空穴，直径可小至0.05mm，肉眼难以察觉；杂质则是玻璃原料中混入的异物，或生产过程中引入的固体颗粒，如灰尘、金属碎屑等，分散在玻璃内部，影响玻璃的透光性与均匀性；结石是玻璃中不透明的固体夹杂物，分为配合料结石、耐火材料结石和析晶结石，多由原料熔化不彻底、耐火材料剥落等原因导致，虽体积微小，但可能降低玻璃的强度与安全性。
此外，玻璃生产过程中还可能出现一些干扰性痕迹，如蚊虫、毛发等异物附着，这些痕迹虽不属于玻璃本身的质量缺陷，但会影响外观判定，需在排查过程中精准区分，避免误判。
1.2 玻璃微小瑕疵排查的重要意义
玻璃广泛应用于建筑、汽车、电子、光学等多个领域，不同领域对玻璃外观质量的要求不同，但微小瑕疵的存在，都会带来不同程度的隐患。对于建筑玻璃而言，表面微小划伤可能影响美观度，内部气泡、杂质可能降低玻璃的抗压、抗冲击能力，长期使用可能引发破裂；对于汽车玻璃，微小瑕疵可能影响透光性，干扰驾驶员视线，增加行车安全隐患；对于电子玻璃、光学玻璃，微小瑕疵会影响光学性能，导致成像模糊、透光不均，影响产品的使用效果。
因此，玻璃微小瑕疵的排查，是玻璃质量管控的关键环节，不仅能提升产品外观质量，保障产品性能与安全性，还能减少后续加工、返工的成本，避免因瑕疵产品流入市场带来的质量纠纷，推动玻璃行业的规范化、高质量发展。同时，精准排查微小瑕疵，也能为玻璃生产工艺的优化提供数据支撑，帮助企业找到瑕疵产生的根源，减少瑕疵的产生，提升生产效率与产品合格率。
2.1 传统排查方式概述
在玻璃外观缺陷在线检测设备应用之前，行业内主要采用人工排查、离线抽样检测两种传统方式，用于玻璃微小瑕疵的排查工作，两种方式均以人工操作为核心，依托简单的辅助工具开展排查。
人工排查是最基础、最常用的传统方式，主要由工作人员凭借肉眼，结合手电筒、放大镜等简单工具，对玻璃表面及边缘进行逐一检查，判断是否存在微小瑕疵。排查过程中，工作人员需要将玻璃放置在光线充足的环境中，反复转动玻璃，从不同角度观察，对疑似瑕疵的位置进行放大查看，记录瑕疵的位置、类型与大小。这种方式无需复杂设备，投入成本低，操作灵活，适用于小批量、低精度要求的玻璃排查工作。
离线抽样检测是在批量生产的玻璃中，随机抽取部分样品，采用专业的离线检测仪器，如显微镜、透光率测试仪等，对样品进行精准检测，排查微小瑕疵。这种方式相较于人工排查，精度有所提升，能够检测出肉眼难以识别的微小气泡、细微划伤等缺陷，适用于对质量要求较高的玻璃产品排查，如电子玻璃、光学玻璃等。离线抽样检测需要专业的检测人员操作，检测过程相对繁琐，检测完成后需要对检测数据进行整理分析，给出质量判定结果。
2.2 传统排查方式的核心局限
尽管传统排查方式在玻璃行业发展过程中发挥了一定作用，但随着玻璃生产规模的扩大、产品精度要求的提高，其局限性日益凸显，难以满足现代化玻璃生产的质量管控需求，主要体现在以下几个方面。
首先，排查精度不足，漏检、误检率较高。人工排查主要依赖工作人员的肉眼与经验，肉眼的分辨率有限，对于直径小于0.1mm的微小气泡、宽度小于0.05mm的细微划伤，以及玻璃内部的微小杂质，很难准确识别，容易出现漏检；同时，工作人员的疲劳程度、责任心、经验差异等，都会影响排查结果的准确性，容易出现误判，将污渍、水渍等干扰项判定为瑕疵，或遗漏真正的微小瑕疵。离线抽样检测虽精度高于人工排查，但受抽样比例限制，无法实现全批次检测，存在抽样偏差，可能导致不合格产品流入市场。
其次，排查效率低下，难以适配批量生产需求。人工排查速度较慢，一名工作人员一天只能排查少量玻璃，对于大规模、高速生产的玻璃生产线，人工排查的效率远远无法跟上生产节奏，会导致生产进度滞后，增加生产周期与成本；离线抽样检测需要将样品从生产线上取出，经过取样、检测、分析等多个环节，检测周期较长，无法实现实时排查，不能及时发现生产过程中的瑕疵问题，难以快速调整生产工艺，可能导致批量瑕疵产品的产生。
再次，排查成本较高，人力与时间投入大。人工排查需要投入大量的工作人员，且需要对工作人员进行专业培训，提升其排查能力与经验，增加了人力成本；同时，人工排查的漏检、误检，会导致后续返工、报废的成本增加，进一步提升生产成本。离线抽样检测需要配备专业的检测仪器与检测人员，仪器的购置、维护成本较高，检测过程耗时较长，也增加了整体排查成本。
最后，排查标准不统一，数据难以追溯。人工排查没有统一的判定标准，不同工作人员的判定标准存在差异，导致排查结果缺乏一致性；同时，人工排查的记录多为手工记录，容易出现记录错误、遗漏，检测数据无法实现精准追溯，难以对玻璃质量进行全程管控，也无法为生产工艺优化提供准确、完整的数据支撑。此外，传统排查方式难以精准区分瑕疵与干扰项，容易出现误判，影响质量管控的科学性。

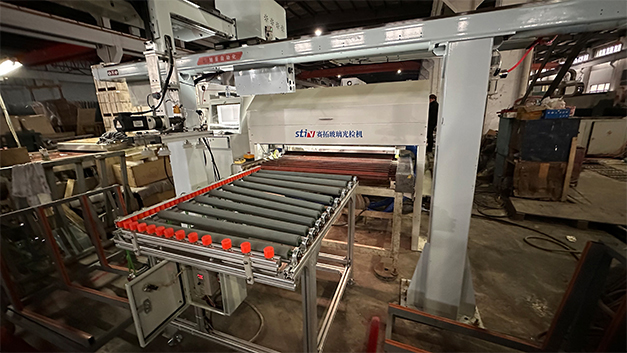

玻璃外观缺陷在线检测设备，是基于机器视觉技术、光学成像技术、人工智能算法等核心技术，结合玻璃生产工艺特点，研发的自动化检测设备，能够实现玻璃微小瑕疵的实时、精准、全批次排查，其工作原理主要分为图像采集、图像预处理、缺陷识别与判定、信号输出与反馈四个环节，各环节紧密衔接，确保检测的准确性与高效性。
3.1 图像采集环节
图像采集是在线检测的基础环节，核心是通过光学成像系统，捕捉玻璃表面及内部的图像信息，为后续的缺陷识别提供清晰、准确的图像数据。设备采用通过式在线自动检测模式，玻璃在生产线上匀速传输，当玻璃经过检测区域时，设备的光学成像系统自动启动，对玻璃进行全方位、无死角的图像采集。
光学成像系统主要由高分辨率工业相机、专业光学镜头、光源系统组成。高分辨率工业相机负责捕捉玻璃的图像，其像素精度可达到0.05mm，能够清晰捕捉到微小气泡、细微划伤等肉眼难以识别的微小瑕疵；专业光学镜头用于调节焦距，确保图像的清晰度与完整性，适配不同厚度、不同规格的玻璃；光源系统采用高均匀度LED光源，可根据玻璃的透光率，调节光源强度与角度，采用明场、暗场或透射照明等方式，凸显玻璃表面的划伤、污渍与内部的气泡、杂质，避免环境光干扰，确保图像采集的准确性。
此外，设备配备触发传感器，当玻璃经过检测区域时，传感器自动触发图像采集，无玻璃经过时，系统处于待机状态，既节省能源，又避免无效采集，提升检测效率。同时，设备支持多种规格玻璃的检测，可根据玻璃的尺寸、厚度，自动调整图像采集参数，适配不同的生产需求。
3.2 图像预处理环节
图像采集完成后，会产生大量的图像数据，这些数据中不仅包含玻璃瑕疵的信息，还包含玻璃表面的反光、环境光干扰、设备自身的噪声等无关信息，若直接用于缺陷识别，会影响识别的准确性，因此需要进行图像预处理，去除无关信息，增强瑕疵特征，为缺陷识别奠定基础。
图像预处理主要包括图像降噪、图像增强、图像校正三个步骤。图像降噪采用数字滤波技术，去除图像中的噪声干扰，如设备运行过程中产生的电子噪声、环境光导致的反光噪声等，使图像更加清晰；图像增强通过调整图像的对比度、亮度，凸显瑕疵区域与玻璃本体的差异，如增强细微划伤的对比度，使划伤痕迹更加明显，便于后续识别；图像校正主要用于修正图像的畸变，由于光学镜头的安装角度、玻璃传输过程中的轻微偏移，可能导致采集的图像出现畸变，通过图像校正，确保图像的准确性，避免因图像畸变导致的误判。
预处理过程采用高速数据处理芯片，能够快速处理大量的图像数据，处理速度与玻璃传输速度同步，确保实时检测，不影响生产进度。同时，设备可根据玻璃的透光率、表面状态，自动调整预处理参数，适配不同类型玻璃的检测需求，提升预处理的效果。
3.3 缺陷识别与判定环节
缺陷识别与判定是在线检测设备的核心环节，主要依托人工智能算法，对预处理后的图像进行分析，识别玻璃表面及内部的微小瑕疵，区分瑕疵与干扰项，并根据预设的质量标准，判定玻璃是否合格。
设备内置的人工智能算法，经过大量的玻璃瑕疵样本训练，能够精准识别气泡、划伤、杂质、崩边等各类外观缺陷，同时能够精准区分霉粉、污渍、水渍、蚊虫、刷毛、绳子印、吸盘印等干扰项，避免误判。算法能够自动提取瑕疵的特征信息，如瑕疵的位置、大小、形状、灰度值等，与预设的瑕疵判定标准进行对比，判断瑕疵是否超出允许范围。
其中，检测像素精度可达0.05mm，能够精准识别直径0.05mm以上的微小气泡、宽度0.05mm以上的细微划伤，以及微小杂质、细微崩边等缺陷；对于干扰项，算法通过提取其特征信息，与瑕疵特征进行对比，能够快速区分，如污渍、水渍具有可擦拭性，蚊虫、刷毛具有特定的形态，算法可根据这些特征，将其判定为干扰项，不纳入瑕疵统计。
同时，设备支持自定义判定标准，企业可根据自身产品的质量要求，设置不同类型瑕疵的允许范围，如建筑玻璃与电子玻璃的瑕疵判定标准不同，设备可灵活调整，适配不同行业、不同产品的质量管控需求。判定过程全程自动化，无需人工干预，确保判定结果的一致性与准确性。
3.4 信号输出与反馈环节
缺陷识别与判定完成后，设备会自动输出检测结果，并及时反馈给生产线，实现瑕疵产品的快速处理，形成质量管控的闭环。当设备检测到不良品时，会立即触发声光报警，提醒工作人员注意，同时输出相应的控制信号，传输给生产线的下片设备，实现下片位自动下片，将不良品与合格品分离，避免不良品流入后续加工环节。
设备支持多种通信接口，可无缝集成至工厂现有产线，与生产线的控制系统、数据管理系统对接，实现检测数据的实时传输与共享。检测数据包括玻璃的检测结果、瑕疵的位置、类型、大小等信息，这些数据会自动存储在系统中，便于工作人员查询、统计、分析，为玻璃质量管控提供数据支撑，也为生产工艺的优化提供依据。
此外，设备还具备人工复检功能，对于疑似瑕疵的产品，工作人员可通过设备的显示界面，查看高清图像，进行人工确认，进一步提升检测的准确性，避免漏检、误检。同时，设备可自动记录检测过程中的各类数据，形成完整的检测报告，便于质量追溯与管理。
相较于传统的玻璃微小瑕疵排查方式，玻璃外观缺陷在线检测设备凭借其自动化、智能化的特点，具有精度高、效率高、成本低、标准统一等核心优势，能够有效解决传统排查方式的局限，满足现代化玻璃生产的质量管控需求，推动玻璃行业质量管控水平的提升。
4.1 检测精度高，漏检、误检率低
在线检测设备采用高分辨率工业相机与精准的光学成像系统，检测像素精度可达0.05mm，能够清晰捕捉到肉眼难以识别的微小气泡、细微划伤、微小杂质等瑕疵，检测精度远高于人工排查与传统离线抽样检测。同时，依托人工智能算法，设备能够精准区分瑕疵与干扰项，避免将污渍、水渍、蚊虫等干扰项误判为瑕疵，也能避免遗漏真正的微小瑕疵，有效降低漏检、误检率。
设备的缺陷识别算法经过大量样本训练，能够适应不同类型、不同规格玻璃的检测需求，对于不同透光率的玻璃，能够自动调整检测参数，确保检测精度的稳定性；对于复杂环境光干扰，设备通过优化光源系统与图像预处理技术，能够有效抵御环境光的影响，确保图像采集与缺陷识别的准确性。此外，设备的判定标准统一，不受人工经验、疲劳程度等因素影响，确保每一批次、每一片玻璃的检测结果都具有一致性，提升质量管控的科学性。
4.2 检测效率高，适配批量生产需求
在线检测设备采用通过式在线自动检测模式，能够与玻璃生产线同步运行，玻璃在传输过程中即可完成全方位、无死角的检测，无需停顿，检测速度与生产线速度匹配，可适配不同速度的生产线，大幅提升检测效率。相较于人工排查，在线检测设备的检测速度可提升数十倍，能够满足大规模、高速生产的玻璃企业的需求，避免因检测效率低下导致的生产滞后。
设备无需人工干预，全程自动化运行，从图像采集、预处理，到缺陷识别、判定、信号输出，均由设备自动完成，减少了人工操作，节省了人力成本；同时，设备能够实现全批次检测，不同于传统离线抽样检测的抽样排查，可确保每一片玻璃都经过检测，避免不合格产品流入市场，减少后续返工、报废的成本。此外，设备的待机与触发机制，能够避免无效检测，进一步提升检测效率，降低能源消耗。
4.3 无缝集成产线，实现智能化管控
玻璃外观缺陷在线检测设备可无缝集成至工厂现有产线，无需对现有生产线进行大规模改造，适配性强。设备支持多种通信接口，能够与生产线的控制系统、数据管理系统、下片设备等实现无缝对接，实现检测数据的实时传输与共享，以及不良品的自动分拣，形成“检测-判定-分拣-数据反馈”的闭环管控。
检测数据实时存储在系统中，工作人员可通过设备的显示界面或数据管理系统，实时查看检测结果、瑕疵分布情况等信息，便于及时掌握玻璃质量状况；同时，通过对检测数据的统计、分析，能够找到瑕疵产生的规律，为生产工艺的优化提供数据支撑，帮助企业减少瑕疵的产生，提升产品合格率。此外，设备具备远程监控功能，工作人员可远程查看设备运行状态、检测数据，便于设备的维护与管理，提升生产管控的智能化水平。
4.4 适应能力强，适配多种场景
在线检测设备具有较强的适应能力，能够适配不同类型、不同规格、不同透光率的玻璃检测需求，如建筑玻璃、汽车玻璃、电子玻璃、光学玻璃等，均可通过调整检测参数，实现精准检测。设备能够适应复杂的生产环境，有效抵御环境光干扰、温度变化、振动等因素的影响，确保检测精度的稳定性，可在不同的生产车间、不同的生产工况下正常运行。
对于不同厚度、不同尺寸的玻璃，设备可自动调整图像采集参数、检测范围，无需人工调整，适配性强；对于玻璃表面的不同状态，如镀膜玻璃、磨砂玻璃等，设备可通过优化光学成像系统与算法，实现精准检测，不影响检测效果。此外，设备的结构设计合理，占地面积小，便于安装与维护，可根据生产线的布局，灵活调整安装位置，适配不同的生产场景。
4.5 降低管控成本，提升经济效益
在线检测设备虽然前期投入相对较高，但从长期来看，能够有效降低玻璃质量管控的整体成本，提升企业的经济效益。一方面，设备全程自动化运行，减少了人工排查的人力投入，避免了人工培训、人工失误带来的成本损失；另一方面，设备检测精度高、漏检误检率低，能够减少不合格产品的返工、报废，降低后续加工成本，同时避免因不合格产品流入市场带来的质量纠纷与经济损失。
此外，设备通过实时检测与数据反馈，能够帮助企业及时发现生产工艺中的问题，优化生产工艺，减少瑕疵的产生，提升产品合格率，降低生产损耗；同时，设备的维护成本较低，使用寿命长，能够长期稳定运行，为企业提供持续的质量管控支撑，进一步提升企业的经济效益与市场竞争力。
为充分发挥玻璃外观缺陷在线检测设备的检测效果，确保设备稳定运行，提升玻璃质量管控水平，在设备的安装、调试、使用与维护过程中，需要注意以下应用要点，规范设备操作，优化检测效果。
5.1 设备安装要点
设备安装需结合玻璃生产线的布局、传输速度、玻璃规格等因素，选择合适的安装位置，确保设备能够实现全方位、无死角的检测，同时不影响生产线的正常运行。安装位置应选择在玻璃生产线上的关键节点，如切割后、钢化前，便于及时检测出瑕疵产品，避免后续加工造成的成本浪费。
安装过程中，需确保设备的水平度与稳定性，避免设备运行过程中出现振动，影响图像采集与检测精度；同时，需合理布置光学成像系统与光源，确保光源能够均匀照射玻璃表面，避免反光、阴影等问题，确保图像采集的清晰度。此外，设备与生产线的对接需规范，确保通信接口连接稳定，检测信号能够准确传输，实现设备与生产线的同步运行。安装完成后，需对设备进行全面检查，确认设备安装牢固、线路连接正常，避免后续运行过程中出现故障。
5.2 设备调试要点
设备安装完成后，需要进行全面调试，优化检测参数，确保检测精度与效率，适配企业的生产需求与质量标准。调试过程中，首先需根据玻璃的类型、规格、透光率，调整光学成像系统的参数，如焦距、光源强度、角度等，确保能够清晰捕捉到玻璃的微小瑕疵；其次，需调整图像预处理参数，优化降噪、增强、校正效果，凸显瑕疵特征，减少干扰项的影响；再次，需根据企业的质量标准，设置瑕疵判定参数，明确不同类型瑕疵的允许范围，确保判定结果符合企业需求。
调试过程中，可采用标准样品进行测试，对比检测结果与实际瑕疵情况，调整参数，降低漏检、误检率；同时，需测试设备与生产线的同步性，确保检测速度与生产线速度匹配，避免出现漏检、重复检测等问题。调试完成后，需进行试运行，观察设备的运行状态、检测效果，及时发现并解决调试过程中未发现的问题，确保设备能够稳定、精准运行。
5.3 设备使用要点
设备投入使用后，需规范操作流程，安排专业工作人员负责设备的操作与监控，确保设备正常运行。工作人员需熟悉设备的操作界面、功能按钮，掌握设备的基本操作方法，能够及时查看检测结果、处理设备报警信息；同时，需定期检查设备的运行状态，如光学镜头、光源、传感器等部件的运行情况，发现异常及时处理，避免影响检测效果。
使用过程中，需根据玻璃生产工艺的变化、玻璃规格的调整，及时调整设备的检测参数，确保检测精度的稳定性；对于检测过程中出现的疑似瑕疵产品，需进行人工复检，确认瑕疵情况，避免误判、漏检；同时，需定期清理设备的光学镜头、光源等部件，去除灰尘、污渍等杂质，避免影响图像采集的清晰度。此外，工作人员需做好设备的使用记录，包括检测数据、设备运行状态、故障情况等，便于后续查询与分析。
5.4 设备维护要点
定期维护是确保设备长期稳定运行、提升检测精度的关键，需制定完善的设备维护计划，定期对设备进行全面维护与保养。维护过程中，需检查设备的线路连接情况，确保线路连接牢固，避免出现接触不良、短路等问题；检查光学镜头、光源等部件，若出现磨损、老化，及时更换，确保图像采集的清晰度；检查设备的运动部件，添加润滑油，减少磨损，确保设备运行顺畅。
同时，需定期对设备的软件系统进行升级，优化算法，提升设备的缺陷识别能力与检测效率；定期备份检测数据，避免数据丢失，确保检测数据的完整性与可追溯性。对于设备出现的故障，需及时组织专业人员进行维修，排查故障原因，快速解决问题，减少设备停机时间，避免影响生产进度。此外，需做好设备的防尘、防潮、防振动工作，为设备提供良好的运行环境，延长设备使用寿命。
随着玻璃行业的不断发展，对玻璃质量的要求日益提高，玻璃微小瑕疵的排查技术也在不断升级，呈现出智能化、精准化、一体化、绿色化的发展趋势，为玻璃质量管控提供更加强有力的支撑。
智能化方面，在线检测设备将进一步融合人工智能、大数据、物联网等技术，提升设备的自主学习能力与智能决策能力，能够自动识别新类型的瑕疵，自动优化检测参数，无需人工干预，实现更加智能化的质量管控；同时，设备将实现与企业智能制造系统的深度融合，实现检测数据与生产数据、管理数据的互联互通，推动玻璃生产的智能化升级。
精准化方面，检测技术将不断优化，检测精度将进一步提升，能够检测出更小尺寸的微小瑕疵，如直径小于0.03mm的气泡、宽度小于0.02mm的划伤等，同时，缺陷识别的准确率将进一步提高，能够更加精准地区分瑕疵与干扰项，减少漏检、误检率；此外，检测设备将能够实现瑕疵的三维检测，精准测量瑕疵的深度、体积等参数，为质量判定提供更加精准的数据支撑。
一体化方面，在线检测设备将与玻璃生产、加工、分拣等环节深度融合，实现“检测-分拣-返工-追溯”的一体化管控，减少中间环节，提升生产效率与质量管控水平；同时，设备将朝着多功能集成的方向发展，除了外观缺陷检测，还将集成厚度检测、透光率检测、应力检测等功能，实现玻璃多参数的同步检测，降低设备投入成本。
绿色化方面，检测设备将更加注重节能降耗，采用高效节能的光源、芯片等部件，降低设备的能源消耗；同时，设备的结构设计将更加环保，采用可回收、无污染的材料，减少对环境的影响；此外，通过精准检测，减少不合格产品的返工、报废，降低资源浪费，推动玻璃行业的绿色可持续发展。
结语：
玻璃微小瑕疵的排查，是玻璃质量管控的关键环节，直接影响产品质量、安全性与经济效益。传统排查方式存在精度低、效率低、成本高、标准不统一等局限，难以满足现代化玻璃生产的需求。玻璃外观缺陷在线检测设备凭借其精准、高效、自动化、智能化的优势，实现了玻璃微小瑕疵的全批次、实时、精准排查，有效解决了传统排查方式的不足，为玻璃行业质量管控提供了可靠支撑。
